通孔/半通/中實卡盤這些名稱代表什么意思?
 2023年05月30日 |閱讀次數:1549

通孔/半通/中實

卡盤這些名稱代表什么意思?

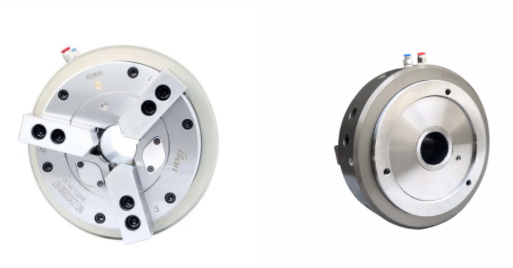

全通孔氣動卡盤(前置氣動卡盤)


全通孔氣動卡盤(前置氣動卡盤):卡盤體即為氣缸,內置活塞、逆止閥,具有超長時間的保壓功能(長達24 小時以上),通過側面旋轉進氣,實現夾緊與松開動作,斷開氣源,方可工作。

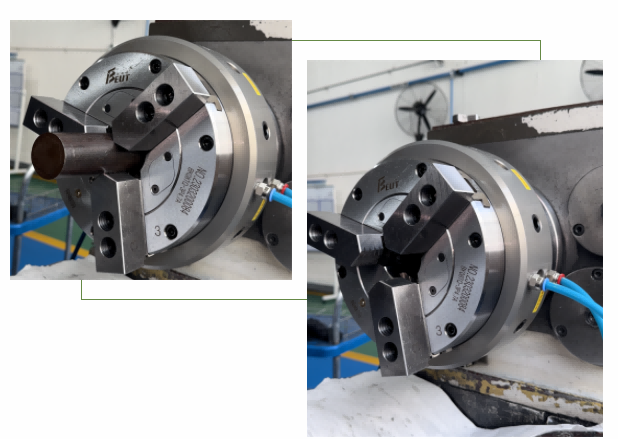

適用范圍:卡盤是通孔的可以加工長棒料 (棒料可以穿過卡盤)

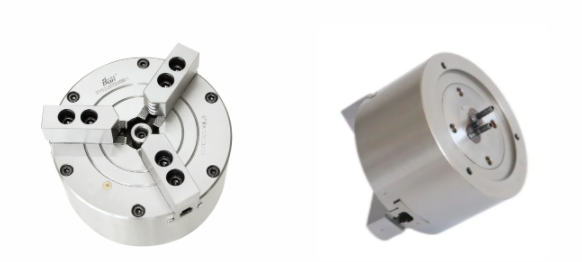

半通氣動卡盤


半通氣動卡盤:卡盤體本身即為氣缸,內置活塞,通過主軸尾部控 制機構實現夾緊與松開動作??ūP(pán)中間為中空,適用于加工較長的棒料。

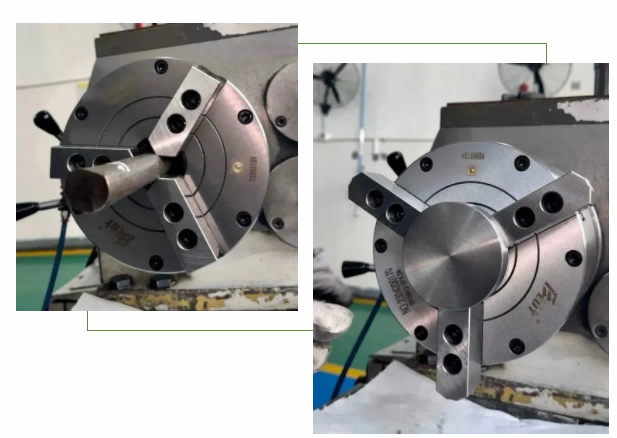

適用范圍:卡盤中間有孔,孔的深度只有100mm左右,可以加工盤類及稍微長點棒料。

中實氣動卡盤


中實氣動卡盤:卡盤體本身即為氣缸,內置活塞,通過主軸尾部控制機構實現夾緊與松開動作??ūP(pán)中間為實心結構,具有夾持力大的優點。


適用范圍卡盤中間是實心的,可以加工盤類及短棒料。

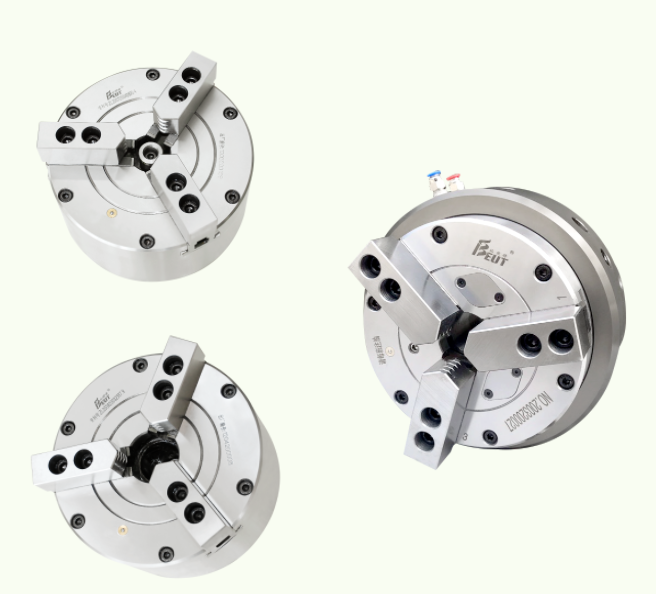

卡盤對比



以上3款卡盤的區別:

1、可以加工的棒料長度不同。

2、氣壓一致同型號卡盤的情況下夾緊力不一樣,中實大于中空大于全通。

3、通氣原理不一樣。

全通孔氣動卡盤(前置氣動卡盤)是點動通氣,中實跟中空是長通氣。
