氣動卡盤

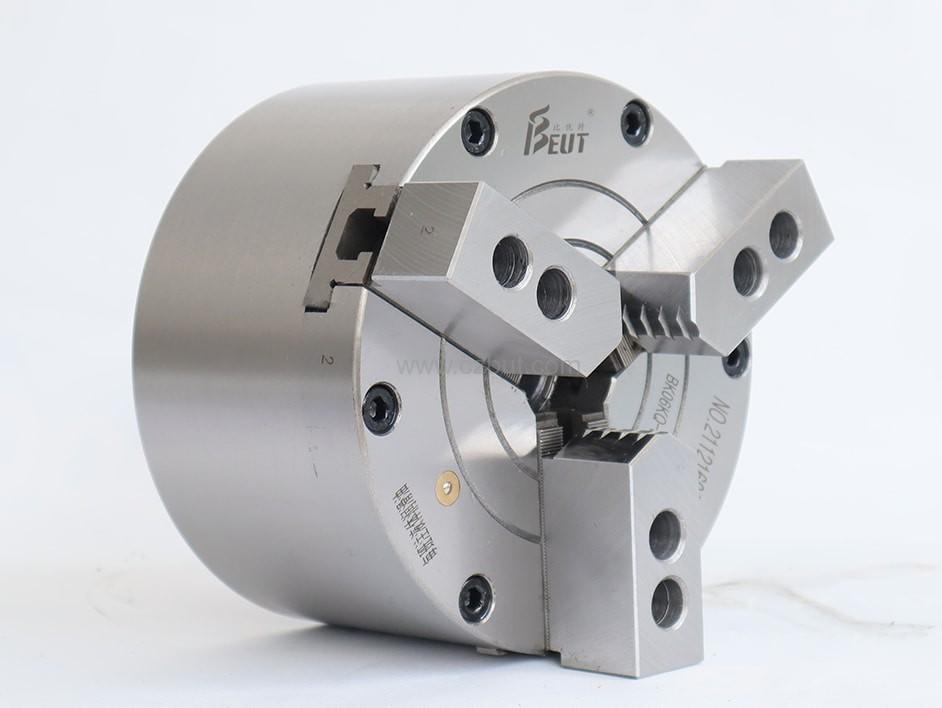

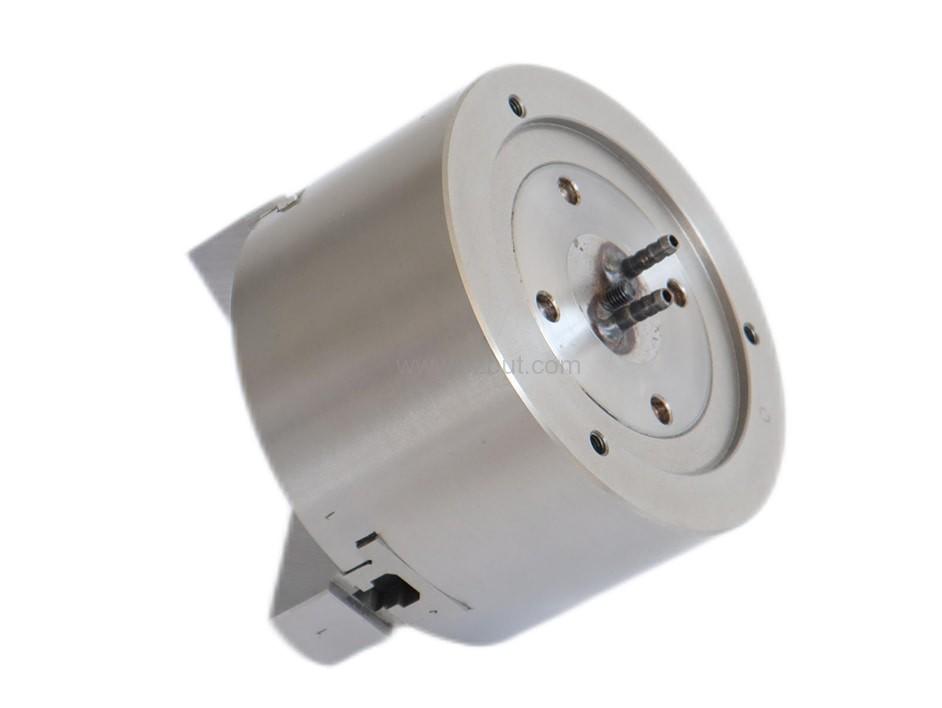

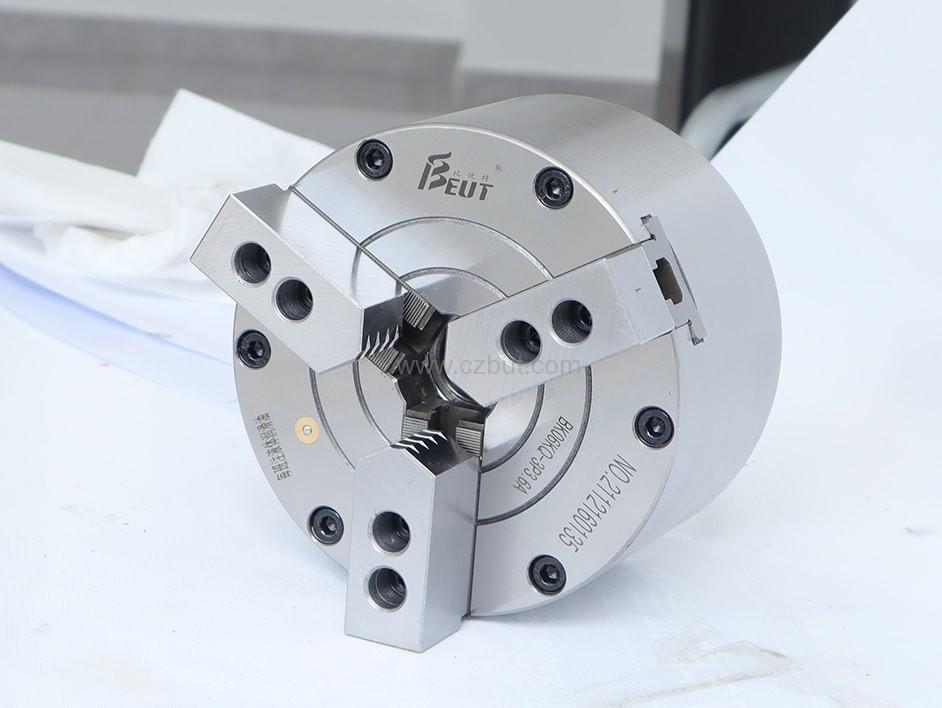

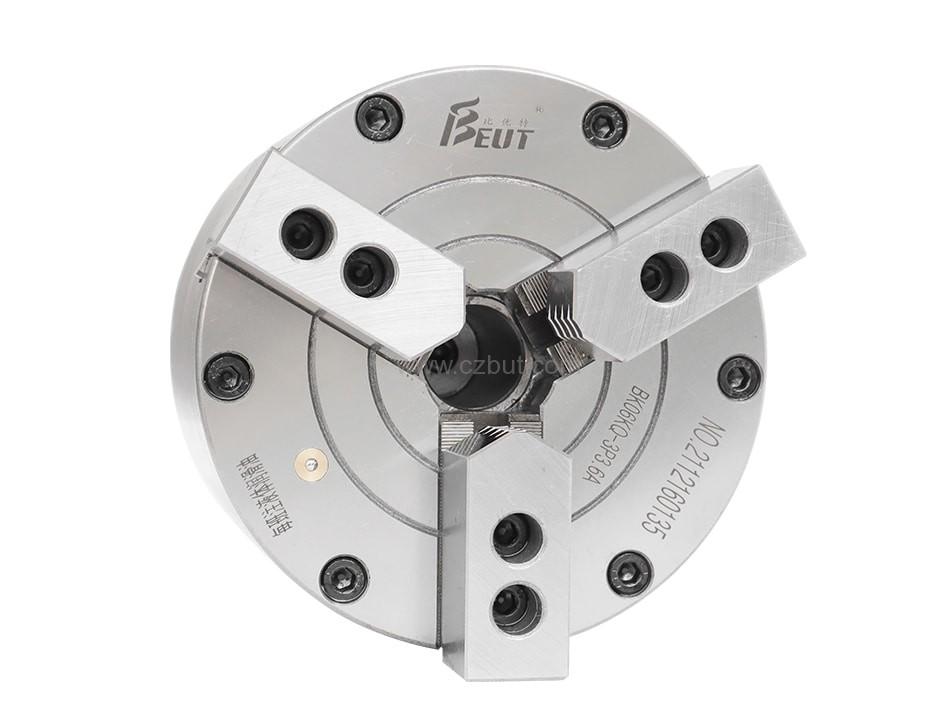

三爪半通氣動卡盤
卡盤體本身即為氣缸,內置活塞,通過主軸尾部控制機構實現夾緊與松開動作??ūP中心為中空,適用于加工較長的棒料。
可按需非標定制多爪、長行程、大孔徑等。
立即咨詢
我們能為您做什么
*
這是一個必填項
您需要的總數量
*
這是一個必填項
這是一個必填項
電子郵件格式錯誤
由于電子郵件可能不穩定,為避免錯過我們的信息,請?zhí)峁┠碾娫捥柎a,以便我們能夠通過其他方式與您聯系。 *
這是一個必填項
電話格式有誤
提交
http://kpmcj.cn/uploadfiles/211.149.195.244/webid651/source_water/202308/16917201122.jpg
產品詳情






性能參數 / Performance


規格
Specifications
爪行程t(直徑)
Jaw stroke t
(Diameter)
最大夾緊力kN
Max.gripping force
(kN)
最大撐緊力kN
Max.bracing force
(kN)
許用壓力Mpa
Allowable pressure
(Mpa)
極限轉速r/min
Limited rotating speed (r/min)
夾緊范圍
Clamping range
撐緊范圍
Bracing range
凈重kg
Net weight
(kg)
BK160KQ3.732.918.50.4~0.845002-17020-18015
BK200KQ4.249.129.10.4~0.845005-21020-24023
BK250KQ4.858.732.50.4~0.8280010-26030-28032
BK320KQ9.5106.162.20.4~0.8230010-35040-36076
BK400KQ12.7137.8770.4~0.8100015-42050-430140

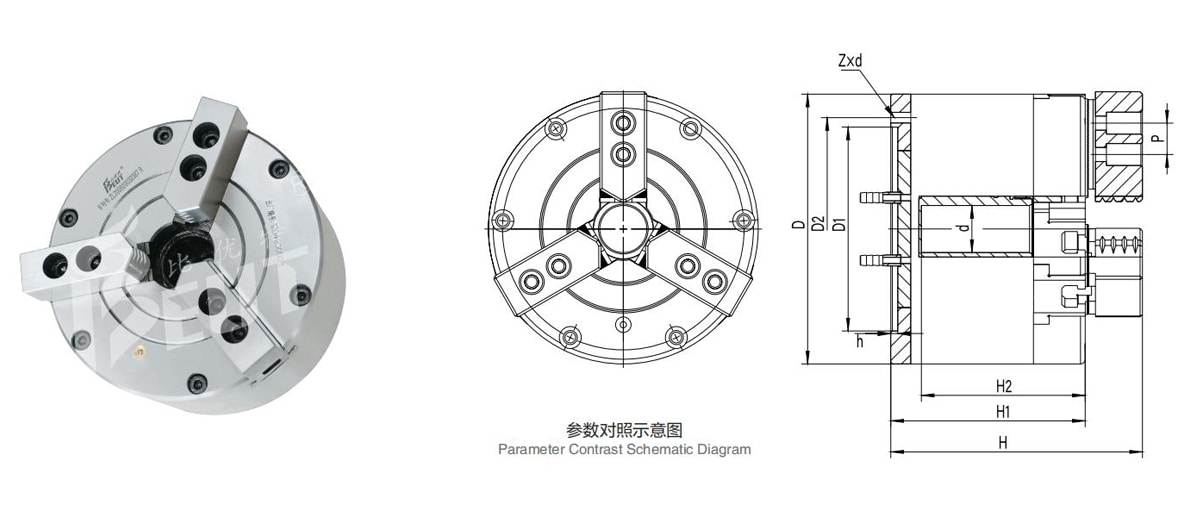

尺寸參數 / Dimensions


規格
Specifications
DD1D2dHH1 H2hpZ×d 動力楔塊齒形對應卡爪型號
BK160KQ17213014230135.5 99.5 844.5 203-M8 1×53°BK160Z1
BK200KQ21016518040139.5 103.5 85.5 4.5 253-M10 1×53°BK200Z1
BK250KQ2502062268015410890.5 5303-M12 1×53°BK250Z1
BK320KQ325270290120221160140.5 5326-M12 1.5×60°BK320Z2-60
BK400KQ4003403681202421681476406-M16 1.5×60°-
注:以上數據為標準參數,也可以根據客戶特殊要求設計。
Note: above numbers are standard parameters. We can also design products according to clients' special requirements.
