氣動卡盤

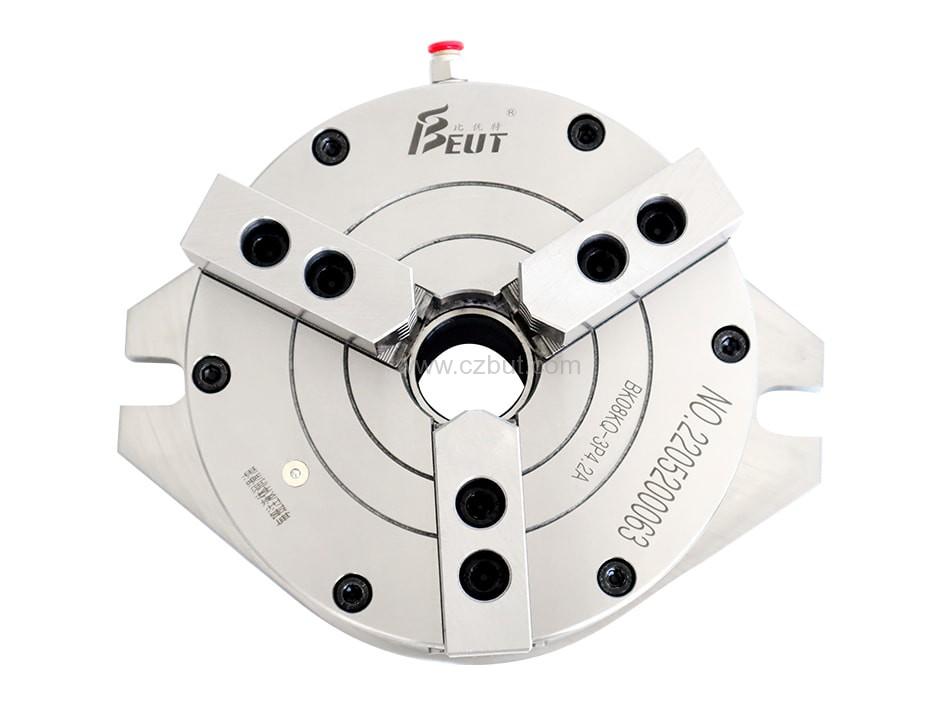

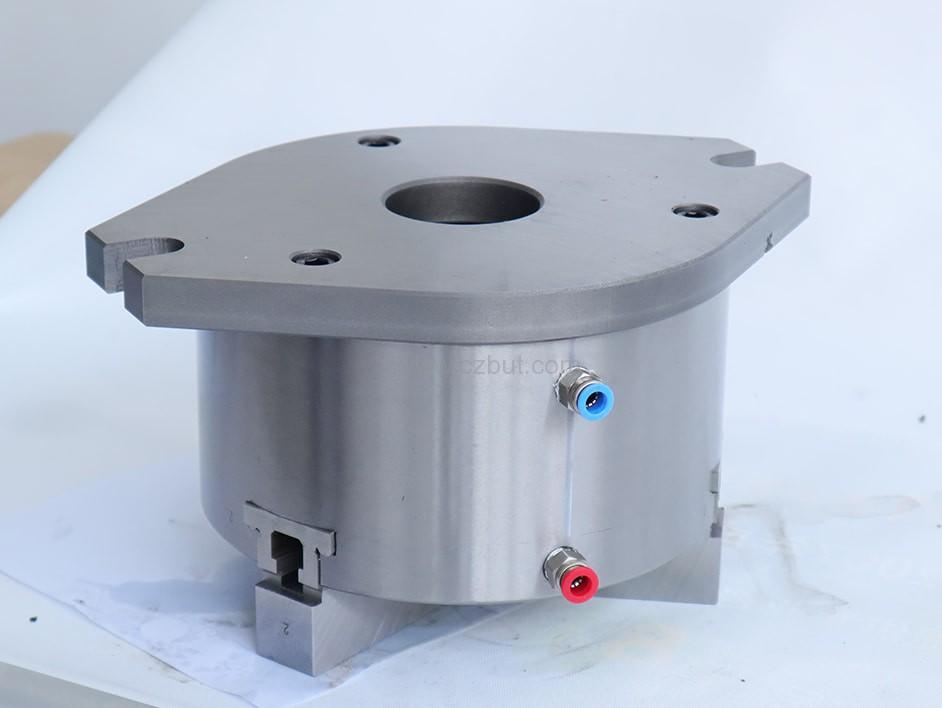

立式中空氣動卡盤
該產品為內置動力氣缸,從卡盤體側面供氣實現夾緊和松開,免去拉桿,中心為通孔,可穿過長軸棒料,適用于鉆床、銑床、加工中心等設備。
可按需非標定制多爪、長行程、大孔徑等。
立即咨詢
我們能為您做什么
*
這是一個必填項
您需要的總數量
*
這是一個必填項
這是一個必填項
電子郵件格式錯誤
由于電子郵件可能不穩定,為避免錯過我們的信息,請?zhí)峁┠碾娫捥?hào)碼,以便我們能夠通過其他方式與您聯系。 *
這是一個必填項
電話格式有誤
提交
http://kpmcj.cn/uploadfiles/211.149.195.244/webid651/source_water/202307/168983514313.jpg
產品詳情






性能參數 / Performance


規格
Specifications
爪行程t(直徑)
Jaw stroke t
(Diameter)
最大夾緊力kN
Max.gripping force
(kN)
最大撐緊力kN
Max.bracing force
(kN)
許用壓力Mpa
Allowable pressure
(Mpa)
夾緊范圍
Clamping range
撐緊范圍
Bracing range
凈重kg
Net weight
(kg)
BK160KL3.732.918.50.4~0.82-17020-18018.6
BK200KL4.249.129.10.4~0.85-21020-24028
BK250KL4.858.732.50.4~0.810-26030-28040
BK320KL9.5106.162.20.4~0.810-35040-36086
BK400KL12.7137.8770.4~0.815-42050-430170


尺寸參數 / Dimensions


規格
Specifications
DdLL1L2H H1hp 動力楔塊齒形對應卡爪型號
BK160KL172302382028155 1191920 1×53°BK160Z1
BK200KL210402902028158.5 122.51925 1×53°BK200Z1
BK250KL250803402028173 1271930 1×53°BK250Z1
BK320KL3251204152028243 1822232 1.5×60°BK320Z2-60
BK400KL4001205002028272 1983040 1.5×60°-
注: BK400KL 以上底板外形均為圓形; 以上數據為標準參數,也可以根據客戶特殊要求設計。
Note: above numbers are standard parameters. We can also design products according to clients' special requirements.
